HCTAY-50-23 (7/8〞低损) 同轴电缆
|
|
|

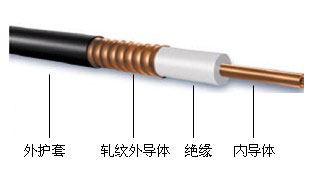

图1：HCTAY-50-23同轴电缆
|
|
分类 型号.
|
普通电缆 HCTAY-50-23
阻燃电缆 HCTAYZ-50-23
|
|
结构尺寸
|
|
内导体
|
材料
|
光滑铜管
|
|
直径（mm）
|
9.3±0.1
|
|
绝缘体
|
材料
|
发泡聚乙烯
|
|
直径（mm）
|
22.5±0.20
|
|
外导体
|
材料
|
环形皱纹铜管
|
|
直径（mm）
|
25.4±0.20
|
|
护套
|
材料
|
LLDPE或阻燃PE
|
|
最薄护套厚度（mm）
|
＞1.1
|
|
直径（mm）
|
27.7
|
|
机械性能
|
|
弯曲半径（mm）
|
单次弯曲
|
150
|
|
重复弯曲
|
275
|
|
抗拉力（N）
|
1700
|
|
电缆重量（kg/km）
|
70
|
|
推荐温度（℃）
|
储藏
|
-70~+85
|
|
安装
|
-40~+60
|
|
使用
|
-55~+85
|
|
|
|
电气性能
|
|
内导体直流电阻（Ω/km）
|
1.40
|
|
外导体直流电阻（Ω/km）
|
1.19
|
|
特性阻抗（Ω）
|
50±1
|
|
电容（p F/m）
|
75
|
|
传输速比（%）
|
88
|
|
直流耐电压（KV）
|
10.0
|
|
绝缘电阻（MΩ/km）
|
＞1×104
|
|
额定峰值功率（KV）
|
90
|
|
峰值电压（V）
|
3000
|
|
截止频率（GHz）
|
5.2
|
|
衰减系数和平均功率
|
|
频率（MHz）
|
衰减（@20℃，
d B/100m）
|
平均功率（kv）
|
|
100
|
1.11
|
9.1
|
|
450
|
2.44
|
3.9
|
|
800
|
3.32
|
2.8
|
|
900
|
3.54
|
2.6
|
|
1000
|
3.75
|
2.4
|
|
1800
|
5.19
|
1.7
|
|
1900
|
5.35
|
1.64
|
|
2200
|
5.81
|
1.50
|
|
2500
|
6.25
|
1.38
|
|
2700
|
6.53
|
1.31
|
|
3000
|
6.97
|
1.22
|
|
VSWR
|
|
800MHz~1000MHz
|
1.13
|
|
1700MHz~2000MHz
|
1.13
|
|
2100MHz~2400MHz
|
1.13
|
|
|
注意：
对于阻燃护套电缆，推荐温度是：
储藏温度：-30℃~+80℃
安装温度：-25℃~+60℃
使用温度：-30℃~+80℃
产品符合RoHS指令，根据RoHS指令的要求，您可以在外包装上看到RoHS标示。
|
|
