HCTAY-50-32 (1-1/4〞) 同轴电缆
|
|
|

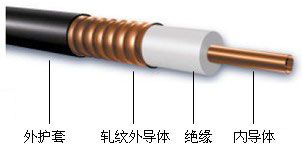

图1：HCTAY-50-32同轴电缆
|
|
分类 型号.
|
普通电缆 HCTAY-50-32
阻燃电缆 HCTAYZ-50-32
|
|
结构尺寸
|
|
内导体
|
材料
|
光滑铜管
|
|
直径（mm）
|
13.0±0.1
|
|
绝缘体
|
材料
|
发泡聚乙烯
|
|
直径（mm）
|
32.0±0.25
|
|
外导体
|
材料
|
环形皱纹铜管
|
|
直径（mm）
|
35.8±0.25
|
|
护套
|
材料
|
LLDPE或阻燃PE
|
|
最薄护套厚度（mm）
|
＞1.3
|
|
直径（mm）
|
38.7±0.30
|
|
机械性能
|
|
弯曲半径（mm）
|
单次弯曲
|
200
|
|
重复弯曲
|
380
|
|
抗拉力（N）
|
2000
|
|
电缆重量（kg/km）
|
1100
|
|
推荐温度（℃）
|
储藏
|
-70~+85
|
|
安装
|
-40~+60
|
|
使用
|
-55~+85
|
|
|
|
电气性能
|
|
内导体直流电阻（Ω/km）
|
0.78
|
|
外导体直流电阻（Ω/km）
|
0.66
|
|
特性阻抗（Ω）
|
50±1
|
|
电容（p F/m）
|
76
|
|
传输速比（%）
|
88
|
|
直流耐电压（KV）
|
10.0
|
|
绝缘电阻（MΩ/km）
|
＞1×104
|
|
额定峰值功率（KV）
|
205
|
|
峰值电压（V）
|
4300
|
|
截止频率（GHz）
|
3.7
|
|
衰减系数和平均功率
|
|
频率（MHz）
|
衰减（@20℃，
d B/100m）
|
平均功率（kv）
|
|
150
|
1.03
|
11
|
|
450
|
1.88
|
5.76
|
|
800
|
2.60
|
4.15
|
|
900
|
2.78
|
3.87
|
|
1000
|
2.96
|
3.64
|
|
1500
|
3.76
|
2.85
|
|
1800
|
4.19
|
2.38
|
|
2000
|
4.46
|
2.69
|
|
2200
|
4.74
|
2.24
|
|
2500
|
5.12
|
2.05
|
|
3000
|
5.74
|
1.84
|
|
VSWR
|
|
800MHz~1000MHz
|
1.13
|
|
1700MHz~2000MHz
|
1.13
|
|
2100MHz~2400MHz
|
1.13
|
|
|
注意：
对于阻燃护套电缆，推荐温度是：
储藏温度：-30℃~+80℃
安装温度：-25℃~+60℃
使用温度：-30℃~+80℃
产品符合RoHS指令，根据RoHS指令的要求，您可以在外包装上看到RoHS标示。
|
|
